巴里黄檀（花枝）（Dalbergia bariensisPierre ex Prain）,别名花枝(老挝红酸枝)、紫酸枝（柬埔寨红酸枝），隶属于豆科（Fabaceae），黄檀属（Dalbergiaspp.）。恩格勒系统分类于豆科（Leguminosae），哈钦松系统分类于蝶形花科（Paplionoideae）。隶属于红木五属八大类中的紫檀属红酸枝类。
巴里黄檀（花枝）中国北方称之为“老红木”，广东、广西称之为“酸枝”，《国家红木标准》定为“红酸枝”，红酸枝为豆科檀属木材，是红木国标5属8类33种红木之一。因新切面有酸枝木特有的酸香气，故称之为酸枝。心边材区别极明显，边材灰白至灰褐色，宽2~3 cm；心材显现玫瑰黄色、红褐色、灰紫褐色，常有宽窄不等的黑色或紫黄色带状条纹，本种木材商业等级的划分就是依据其外观色泽而定。木材为散孔材。纵剖面上管孔槽不甚明显。生长轮略明显，晚材带色深。管孔宏观在肉眼下可见，微观下可见多数单独及少数短径列复管孔(2~9 个)，横切面近卵圆形，甚少至略少，略小至中．太小不一致分布欠均匀，散生；心材管孔内富含褐色树胶，单穿孔。胞间道未见。
巴里黄檀（花枝）木纤维壁较厚。薄壁组织与射线呈现灰黄紫色。轴向薄壁组织量多，放大镜下明晰，主要为细线状(带状)同心层，与木射线交叉成网状结构明显，余为环管状，微观下可见轴向薄壁组织串多为2细胞。木射线密至甚密，甚细至细，仅在放大镜下可见；显微镜下可见木射线迭生，射线组织同形单列及多列，异型Ⅲ型，单列射线甚少，多列通常为2~3 列，高5~10 个细胞，观察有较多的3 列射线，位于轴向薄壁组织中的射线较宽，纤维中的木射线较窄。心边材均可见波痕，在放大镜下明显，约5 层/mm。更多红木知识请关注凭祥红木网集木堂官方微信：15676032450

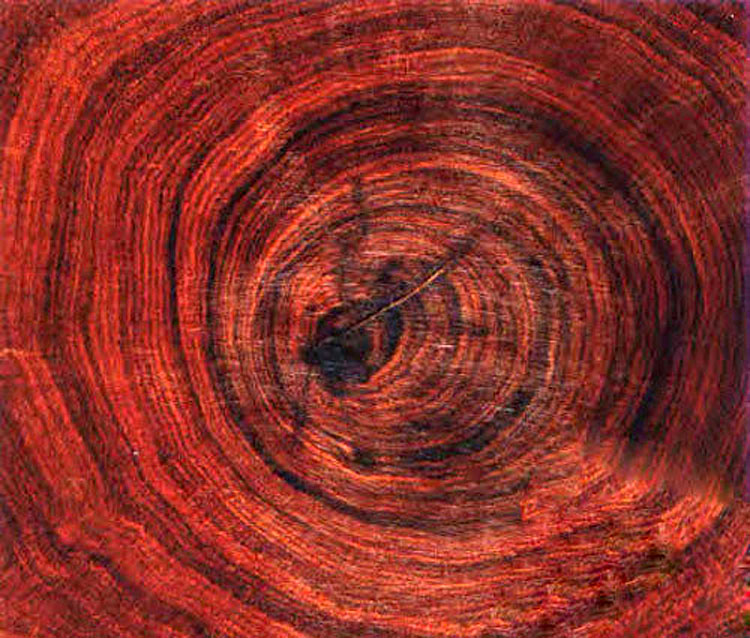

巴里黄檀（花枝）木材具光泽。新切面微有酸香气，久则无特殊滋味；划痕不明显；心材木屑浸酒精冒紫红色较缓慢。纹理直或斜，径面具交错纹理；由于轴向薄壁组织与木射线构成明显网状，因而在木材表面常显现出类似于鸡翅木的纹理，当薄壁组织较宽大时，木材表面浅色带就会断续连成片状，形成所谓的鱼鳞状纹理。结构细而均匀，材质重，气干密度0.94~1.15 g/cm，硬度中等大，用詹卡木材硬度测试法（Janka hardness test）测试木材径切面硬度为2 700 lbf新切面红褐色至栗褐色，常带深浅相同的黑褐或栗褐色条纹。生长轮不明显或略明显。横切面上，轴向薄壁组织与木射线相交呈明显的网状花纹;弦切面上有栗褐色细条纹构成丰富的美丽花纹。
为区别于交趾黄檀“老红木”，有人将巴里黄檀与奥氏黄檀并称为“新红木”。二者市场价相差不多，材色花纹及微观结构也很相像，一般人难以区分。
一般认为产于缅甸瓦城和泰国的为奥氏黄檀，而产自老挝、柬埔寨的为巴里黄檀，这并不科学。如果要区分这两种红酸枝木，还是要通过专业仪器设备观察木材的显微结构，才能得出相对准确的结论。
文章编辑：凭祥红木网集木堂
